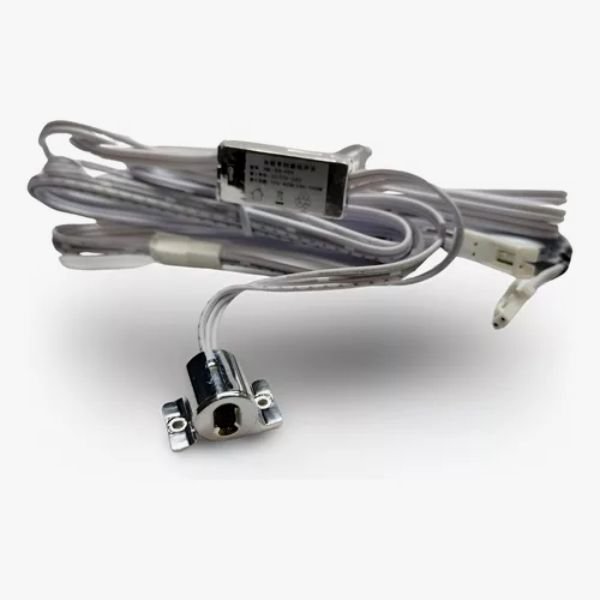

Interruptor sensor barrido de mano infrarrojo

Incluye:
– Módulo controlador para el funcionamiento del sensor.
– 1 base para atornillar el sensor.
– 2 tornillos.

Características Técnicas:

– Voltaje operativo: 12V-24VDC.
– Corriente nominal @12V: 5A.
– Potencia nominal: 60W.
– Distancia de detección: 3-8cm.

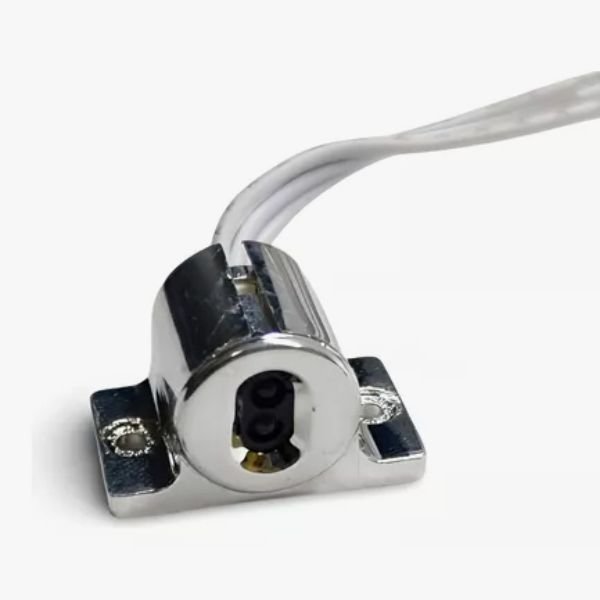

Dimensiones (sensor):
– Alto total: 12mm.
– Diámetro exterior: 12mm.
– Tamaño del cuerpo/orificio para embutir: 10mm.
– Paso de tornillos (base): 17mm.
Dimensiones (controlador):
– Alto x ancho x largo: 7,5 x 14 x 32mm
Cables:
– Cable de alimentación: 1,45m.
– Cable de salida: 15cm.
– Cable de sensor: 1m.

Conexión:
– La ficha macho es la entrada de alimentación desde una fuente.
– La ficha hembra es la salida que se conecta a la carga (Tira LED, por ejemplo).
– Los cables marcados en gris son Negativos mientras que los blancos son Positivo.
– El Positivo es común entre entrada y salida (Controla por negativo).
